Краткое описание
FC2080 - это модульная пожарная панель управления для больших и сложных объектов. С
резервным главным процессором в дополнительной комплектации. Устанавливается в 19-
дюймовый шкаф. Может быть расширена подключением до 7 каркасов для плат с максимум 37
модульными платами и обрабатывать до 5000 адресов.
FC2080 обрабатывает сигналы от различных систем пожарной сигнализации, таких как:
MS7/9/24, DS11, Synova 600, SIGMACON, AnalogPLUS и адресные пожарные извещатели серии
MS9i. Возможно установить 37 плат линий или плат ввода/вывода:

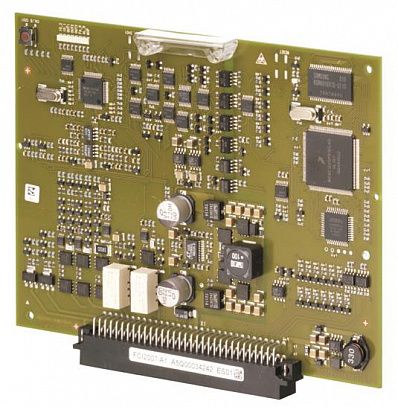

– Плату линий FDnet, FCL2001-A1 (4 шлейфа или 8 линий, максимум 252 устройства)
– Плату коллективных линий, FCL2002-A1 (8 линий)
– Плату линий MS9i, FCL2003-A1 (2 шлейфа, максимум 100 устройств)
– Плату линий AnalogPLUS, FCL2005-A1 (4 линии, максимум 512 устройств)
– Плату линий Interactive, FCL2006-A1 (1 линия, максимум 128 устройств)
– Плату линий Interactive-Ex, FCL2007-A1 (1 линия, максимум 32 устройства)
– Плату ввода/вывода, FCI2008-A1 (с 12 программируемыми входами/выходами)

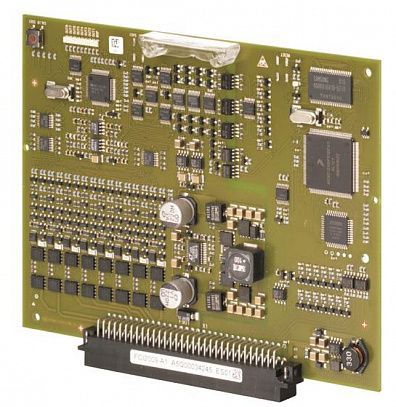

– Плату ввода/вывода, FCI2009-A1 (с 8 контролируемыми линиями оповещения)
– Возможно смешанное использование всех линейных плат и плат ввода/вывода.
– Данная пожарная панель управления может использоваться автономно или подключаться к
сети.
– Возможно объединение в одном кластере (сеть FCnet/SAFEDLINK) до 32 пожарных панелей
управления и пожарных пультов управления или до 16 панелей при подключении такого
кластера к системе управления безопасностью. При использовании оптоволоконной
магистрали (FCnet/LAN) возможно объединение в сеть до 14 таких кластеров, содержащих до
16 панелей каждый. Данная топология обеспечивает построение сети, объединяющей до 64
пожарных панелей управления и пультов управления, соответствующей требованиям
стандарта EN 54.
| Количество адресов | 5000 |
| Количество линий | FDnet линия -> макс. 120 (4 плату линий) Количество коллективных линий (Плата линий Коллективная) -> макс. 240 (8 на плату линий) Количество MS9i линий (Плата линий MS9i) -> макс. 60 (2 на плату линий) |
| Программируемый вход/выход | I/Os programmable -> 12 (per FCI2008-A1) I/Os (horn) -> 8 (per FCI2009-A1) I/Os (RT): RT alarm (monitored and relay) -> 1 + 1 (per FCI2007-A1) & RT fault (monitored and relay) -> 1 + 1 (per FCI2007-A1) Local alarm -> 1 |
| Потребляемая мощность | > 150 Вт |
| Рабочее напряжение | 21… 28.6 В постоянного тока |
| Размеры (Ш х В х Г) | 600 x 2200 x 600 мм (вкл. основание) |
| Потребляемый ток | > 3 A |
| Диапазон рабочих температур | -8… +42 °C |
| Диапазон температур хранения | -20… +60 °C |
| Относительная влажность | ≤95 % |
| Степень защиты | IP30 |
| Цвет корпуса/оболочки | серый, ~RAL 7035 |
| Размеры корпуса (Ш х В х Г) | 600 x 2000 x 600 мм |

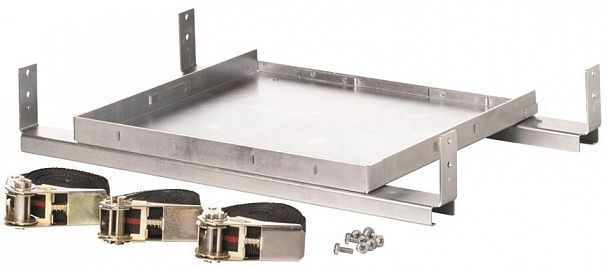

| Аксессуары | FCC2002-A1 Процессорный блок (19", FC2080) , FHA2022-A1 Кронштейн (19", источник питания) |

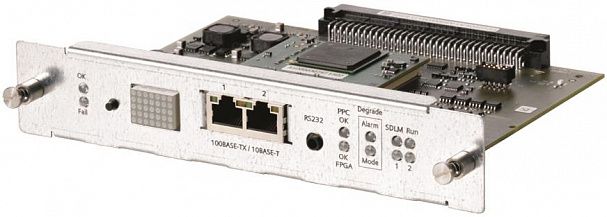

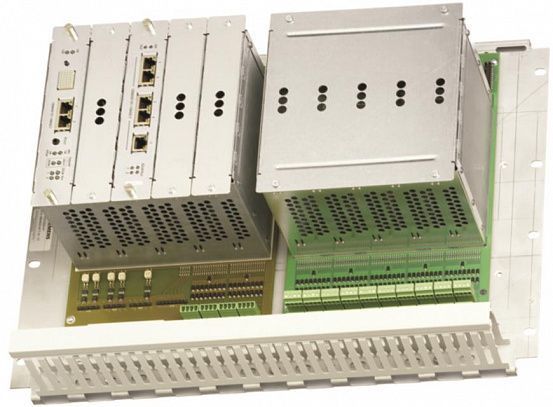

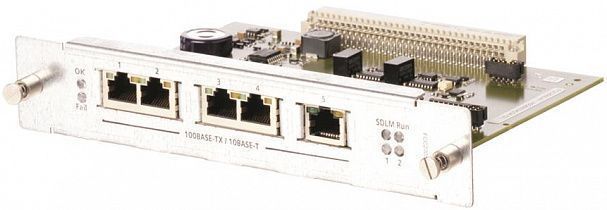

| Расширение | DL3750+ Матричный принтер (внешний) , FA2008-A1 АКБ (12 В, 65 Ач, VDS) , FA2009-A1 АКБ (12 В, 100 Ач, VDS) , FCA2008-A1 Какрас для плат (5 слотов) , FCA2033-A1 Лицензионный ключ (S1) , FCA2034-A1 Лицензионный ключ (S2) , FCC2004-A1 CPU плата (FC2080) , FCC2005-A1 Плата связи (FC2080) , FCI2007-A1 Плата вх./вых. (ДП) , FCI2008-A1 Плата вх./вых. (программируемая) , FCI2009-A1 Плата вх./вых. (сирена/контролируемая) , FCL2001-A1 Плата линий (FDnet/C-NET) , FCL2002-A1 Плата линий (Коллективная) , FCL2003-A1 Плата линий (MS9i) , FCM2006-A1 Доп. рабочий компонент 2*LED*48 , FCM2007-A1 Доп. рабочий компонент 4*LED*48 , FCM2028-A2 Рабочая станция , FCM2028-B2 Рабочая станция (+nord. Ключ событий) , FCM2028-F2 Рабочая станция (France) , FCM2029-A2 Рабочая станция (+светодиодный дисплей) , FCM2030-N2 Рабочая станция (+EVAC term.) , Кронштейн (19", каркас для плат) , FHA2021-A1 Полка для АКБ (19") , Кронштейн (19", на выбор) , FN2006-A1 Модуль оптоволоконной сети (SM) , FN2007-A1 Модуль оптоволоконной сети (MM) , FP2005-A1 Источник питания (150 Вт, B) , FTO2001-A1 Принтер событий , FTO2005-C1 Ключ доступа (Kaba) , FTO2006-B1 Ключ доступа (Nordic) |
Логистическая информация
| Длина упаковки, см | - |
| Ширина упаковки, см | - |
| Высота упаковки, см | - |
| Вес, кг | 120 |
Информация по гарантии:
Гарантийный срок со стороны производителя составляет: 1 год
