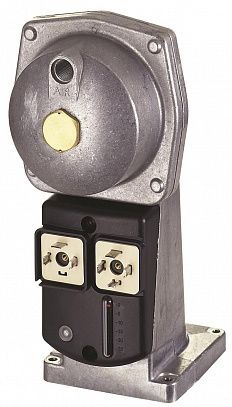

Привод SKP25.003E1 работает как регулятор давления газа и регулирует давление в соответствии с заданной уставкой, используя для этого установочную пружину или сигнал сжатого воздуха.
Краткое описание
Привод для газовых клапанов, вкл. / выкл., с регулятором постоянного давления, стандартный, разъем согласно DIN EN 175301-803, исполнение A, без концевого выключателя всегда с индикацией хода, АС 100 В, 50/60 Гц, 1-ступенчатое открытие и закрытие (ЕС).
Особенности
- Функция открытия / закрытия для предохранительной отсечки в соответствии CEN 161 при использовании клапанов Siemens
- Замедленное открывание (быстрое закрывание)
- Очень низкая потребляемая мощность
- Предназначены для применения с газами класса I...III
- На выбор с концевым выключателем или без него (заводская настройка)
- Возможность разъемного соединения
- Электрическая индикация работы
- Индикатор хода клапана
- Дополнительное техническое описание клапанов, см. «Применение»
- Модели для США по запросу
Применение
Его сферой применения являются главным образом наддувные горелки
- с механическим регулированием смешения
- с электронным регулированием смешения
- с регулированием постоянного давления, однако при этом с электрической регулировкой уставки давления (SKP25.003E1 с AGA30.7 и SAS)
Указания по монтажу SKP25.003E1
- Выполняйте соответствующие местное действующие национальные предписания по технике безопасности
- Расположение крепежных отверстий в виде квадрата позволяет устанавливать устройства на клапанах VGx в 4 различных положениях с шагом 90° (в зависимости от клапана VGx)
- Монтаж и замену привода можно производить тогда, когда система находится под давлением; уплотнительные материалы не требуются
- SKP25.003E1 с функцией регулирования давления имеет вентиляционное отверстие на регуляторе давления газа. Пользователь должен принять необходимые меры предосторожности во избежание перекрывания вентиляционного отверстия
- Не забудьте проверить герметичность клапана после присоединения всех компонентов
- Ввод в эксплуатацию привода можно осуществлять только после его установки на клапан; в противном случаеон может быть поврежден
- Подключение линии питания и концевого выключателя производится напрямую с помощью штекерного разъема (в соответствии с DIN EN 175301- 803-A)
- Концевой выключатель имеет заводскую настройку
- Шток насоса нельзя вытаскивать с помощью элемента с завышенным ходом, так как этот латунный узел может отсоединиться
Рекомендации по установке и запуску в эксплуатацию SKP25.003E1
Принцип действия (функция защитного блокирования) такой же, как и у модели SKP15, однако приводы SKP25.003E1 в дополнение к этому с помощью пневматического регулятора управляют перепускным клапаном в гидравлическом контуре и тем самым – положением открытия клапана.
SKP25.003E1 с клапаном
(Схематическое изображение)
Настройка уставки «PГАЗ» производится вручную вращением регулировочного винта, который воздействует на установочную пружину (см. «Принадлежности»).
Назначение контактов в разъеме устройства SKP25.003E1
Разъем для подключения привода
Примечание к изделию
Срок службы:
Расчетный срок службы* комбинации клапана и привода составляет
| Номинальный диаметр | Циклы запуска горелки |
| < 25 DN | 200 000 |
| 25...80 DN | 100 000 |
| 80...150 DN | 50 000 |
Расчетный срок службы указан с условием использования клапана и привода в соответствии с данными технического описания. При достижении расчетного срока службы - имеется в виду количество пусков горелки или соответствующего времени работы -клапан и привод должны быть проверены авторизованным персоналом и, в случае необходимости, это оборудование необходимо заменить.
Расчетный срок службы не является гарантийным периодом, указанным в условиях поставки.
Рекомендации по утилизации: Привод состоит из электрических и электронных компонентов, а также работает на гидравлическом масле, которые нельзя утилизировать вместе с бытовым отходами. Необходимо обязательно соблюдать требования местного и общего действующего законодательства.
Логистическая информация
| Длина упаковки, см | - |
| Ширина упаковки, см | - |
| Высота упаковки, см | - |
| Вес, кг | 1,69 |
Информация по гарантии:
Гарантийный срок со стороны производителя составляет: 5 лет
