Настраивается только на нагрев либо только на охлаждение
Краткое описание
- Только нагрев либо только охлаждение
- Настройка уставки регулятором
| Диапазон задания уставки | 8…30 °C |
| Дифференциал переключения | 1 K |
| Switching voltage | AC 24…250 V |
| Switching current | 0.2…6 (2) A |
| Способ монтажа | Монтаж на стену при помощи шурупов |
| Класс защиты | IP30 |
| Размеры (Ш х В х Г) | 96 x 97 x 35.3 мм |
Применение RAA21
Комнатный термостат RAA21 используется в системах только с нагревом или только с охлаждением для поддержания заданной температуры в помещении.
Типовое применение:
- Офисные и жилые здания
- Лёгкие промышленные здания
Используются в сочетании:
- с зональными либо с термическими клапанами,
- с газовыми либо жидкотопливными горелками,
- вентиляторами,
- насосами.
Функциональность
Комнатный термостат RAA21 имеет отдельный выход для нагрева и для охлаждения. Если температура в помещении падает ниже значения выбранной уставки, то замыкается контакт на нагрев. Если температура в помещении превышает значение выбранной уставки, то замыкается контакт на охлаждение.

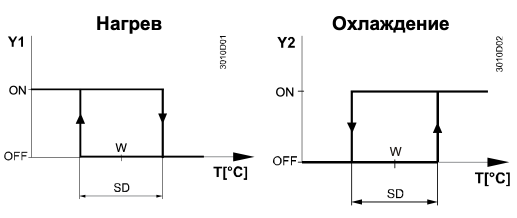

Функциональные диаграммы RAA21
- T Температура в помещении
- SD Дифференциал переключения
- w Уставка комнатной температуры
- Y1 Выходной сигнал "Нагрев"
- Y2 Выходной сигнал "Охлаждение"
Монтаж, установка и ввод в эксплуатацию

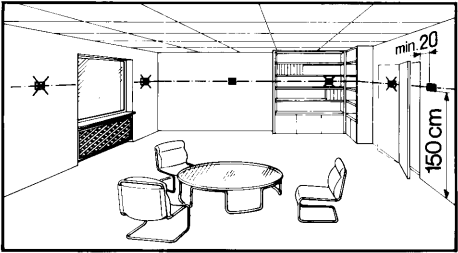

Термостат следует располагать в таком месте, где комнатная температура может быть измерена с максимально возможной точностью, без воздействия солнечного излучения или каких-либо других источников тепла или холода. Высота монтажа должна составлять примерно 1,5 м над полом.
Термостат может быть установлен на практически любую доступную на рынке распределительную коробку либо непосредственно на стену. Только авторизованный персонал может вскрывать устройство для проведения работ по обслуживанию.
AC 24…250 В
Устройство должно быть изолировано от сети питания перед открытием крышки. При установке устройства сначала необходимо зафиксировать основание устройства, затем навесить термостат на основание с защёлкиванием фиксаторов и подключить электрические кабели. После этого нужно навесить крышку термостата и защёлкнуть фиксаторы (см. также отдельную инструкцию по монтажу в комплекте с термостатом). Термостат можно устанавливать только на плоских стенах. Все законодательные нормативы и требования по электромонтажу должны быть строго соблюдены. Если в помещении находятся термостатические радиаторные клапаны, то их необходимо полностью открыть вручную.
Обслуживание
Комнатный термостат RAA21 не требует обслуживания.
Конструкция
Мембрана заполнена экологичеки безопасным газом. Корпус устройства выполнен из пластмассы.
Схемы подключения RAA21
- D1 Зональный либо термический клапан на нагрев
- D2 Зональный либо термический клапан на охлаждение
- L Коммутируемое напряжение AC 24…250 В
- N1 Комнатный термостат
- Y1 Управляющий выход "Нагрев", AC 24…250 В
- Y2 Управляющий выход "Охлаждение", AC 24…250 В
- N Нейтральный провод
- T Термостатический элемент (газонаполненная мембрана)
Замечания
Нагрев:
Из-за эффекта саморазогрева электрических цепей любая нагрузка, потребляющая более 3 А, подключенная к устройству, может негативно повлиять на процесс регулирования и точность измерений температуры.
Охлаждения:
Из-за эффекта саморазогрева электрических цепей любая нагрузка, потребляющая более 1 А, подключенная к устройству, может негативно повлиять на процесс регулирования и точность измерений температуры.
Логистическая информация
| Длина упаковки, см | 10,1 |
| Ширина упаковки, см | 10,7 |
| Высота упаковки, см | 5,7 |
| Вес, кг | 0,188 |
Информация по гарантии:
Гарантийный срок со стороны производителя составляет: 1 год
